湿度是指空气中水蒸气的含量,通常以相对湿度(Relative Humidity,RH)的百分比表示,湿度的高低对于人类生活与电子产品的运作都会造成影响,因此象是气象观测、农业、工业制程、楼宇管理、医疗设备、食品和制药业等领域,便经常使用能够传感空气中湿度变化的湿度传感器(Humidity Sensor)来进行湿度控制与监测。

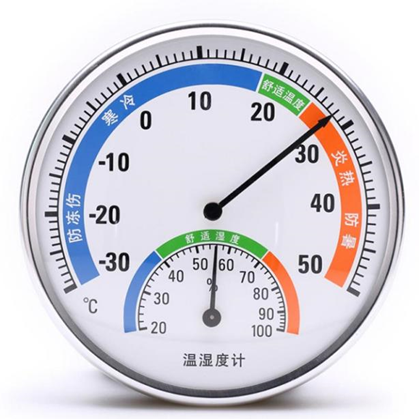

温湿度计
通过5分钟左右的视频带你一步步更了解每个传感器的内部结构和工作原理。湿度传感器的类型相当多样,也各自有不同的运作特性,以下将为您介绍一些常见的湿度传感器类型与运作原理。

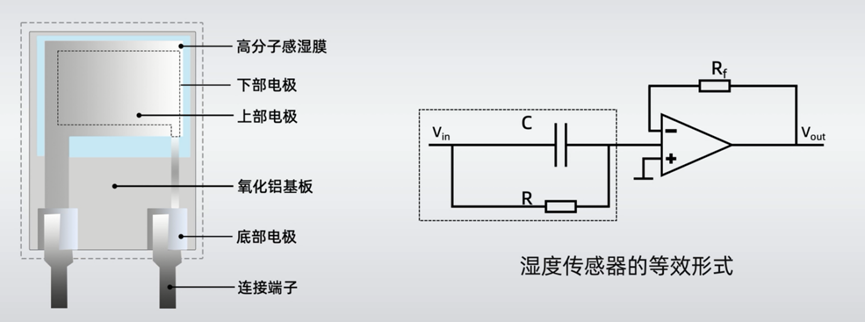

湿敏电容及其等效形式

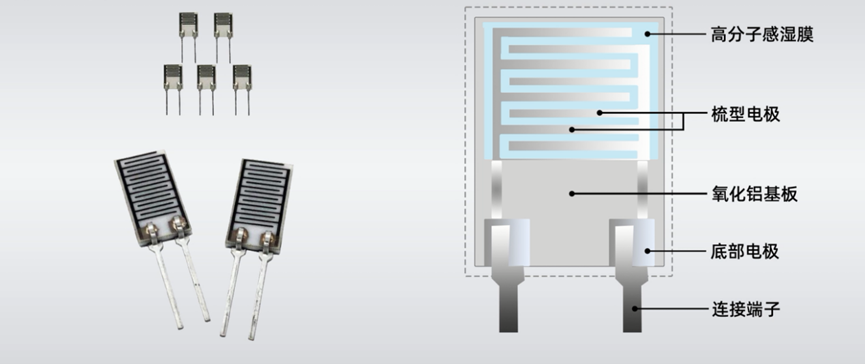

电容式湿度传感器是基于电容变化来测量湿度,这种类型的传感器通常精确度较高,并且对温度的变化相对不敏感,常见的电容式湿度传感器会采用湿敏电容来进行湿度传感。电容式湿度传感器通常具有高精确度,能够提供准确的湿度测量,这使其适用于对湿度要求较高的应用,如实验室环境或制造过程中的控制。此外,这类传感器通常具有快速的回应时间,能够实时反应环境中湿度的变化,这在需要实时控制的应用中尤其重要。许多电容式湿度传感器在操作时具有低功耗特性,这使其适用于需要长时间运行的电池供电应用,如无线传感网络中的应用。电容式湿度传感器相对于一些其他类型的湿度传感器对温度变化较不敏感,这使得它们在不同温度条件下能够提供稳定的湿度测量。一些电容式湿度传感器能够同时提供温度和湿度的测量,这使其成为多功能传感器,能够同时监测环境的湿度和温度。电容式湿度传感器的某些型号具有一定的耐污染性,能够在一些有灰尘或其他污染物存在的环境中工作。随着技术的进步,电容式湿度传感器变得越来越小型化和集成化,这使得它们更容易集成到各种应用中,如移动设备、智能家居设备等。很多电容式湿度传感器可提供数字输出,这使得数据的读取和处理更加方便,并且与微控制器或其他数字系统更容易集成。电阻式湿度传感器使用吸湿性的材料,当吸湿性材料吸收水分时,其电阻值会变化,从而测量湿度,通常会使用湿敏电阻、热敏电阻等材料来制作湿度传感器。电阻式湿度传感器的结构相对简单,通常包括一个吸湿性材料,当这个材料吸收水分时,导致电阻值的变化。由于其简单的结构,电阻式湿度传感器通常相对较便宜,这使得它们在成本敏感的应用中具有竞争力。电阻式湿度传感器对于不同的应用场景和环境都有很好的适应性,并且在一些恶劣的条件下仍能正常工作。电阻式湿度传感器并能够提供连续的湿度监测,这使得它们适用于需要实时监测和控制湿度的应用。电阻式湿度传感器的电阻值变化通常与温度有关,因此在某些情况下,需要考虑温度对湿度测量的影响。相对于一些其他湿度传感技术,电阻式湿度传感器的反应时间可能较慢,尤其在快速变化的环境中。由于吸湿性材料可能受到老化或污染,电阻式湿度传感器可能需要定期校准以确保准确性。虽然电阻式湿度传感器在一些应用中性能优越,但相对于一些其他高精确度的传感器,其精确度可能较低。湿敏电阻
表面应变式湿度传感器使用感应应变的材料,当该材料吸收水分时,导致表面应变的变化,这些传感器使用材料在湿润和干燥条件下的表面应变来反映周围环境的湿度水平。表面应变式湿度传感器通常对湿度变化非常敏感,能够提供准确的湿度测量。这类传感器通常在不同的湿度范围内都能够工作,使其适用于多种应用场景。表面应变式湿度传感器通常具有快速的回应时间,使其能够实时反应环境中湿度的变化。由于其简单的结构,这类传感器通常具有较高的可靠性,并且在一些恶劣的条件下仍能正常工作。表面应变式湿度传感器的性能很大程度上依赖于所使用的感应应变材料,不同的材料可能有不同的应用范围和特性,表面应变式湿度传感器可能对温度变化较为敏感,因此在某些应用中需要额外的温度补偿。表面应变式湿度传感器的可靠性和寿命可能受到使用的材料和环境的影响,需要根据具体的应用来考虑。随着技术的进步,表面应变式湿度传感器变得越来越小型化和集成化,这使得它们更容易集成到各种应用中。其他湿度传感器

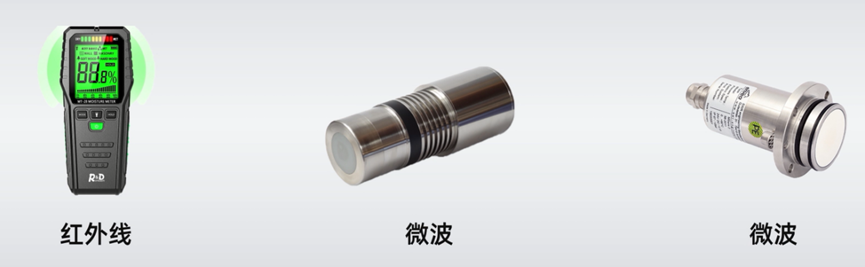

光学式湿度传感器是一种利用光学原理测量湿度的传感器,其使用如光纤这类的光学器件,通过测量水分对光的吸收或散射来推断周围环境的湿度水平,常见的光学式湿度传感器会采用红外线,也有采用微波、超声波来进行湿度传感。光学式湿度传感器通常能够进行非接触式的湿度测量,无需传感器直接接触被测物体,并具有较高的精确度,能够提供精确的湿度测量,特别是在低湿度条件下。光学式湿度传感器通常在不同湿度范围内都能够运作,使其适用于多种应用场景,并能够提供实时的湿度监测,这在需要快速反应的应用中尤其重要。光学式传感器利用光的特性,如吸收、散射或反射,来推断湿度水平。常见的技术包括折射率、光纤光谱分析等。相较于一些其他类型的湿度传感器,光学式传感器对于温度变化相对较不敏感,这使其在温度变化较大的环境中也能提供稳定的湿度测量。光学式传感器通常不容易受到外部污染物的影响,因为它们不直接接触被测物体。由于使用光学原理,光学式湿度传感器通常对各种不同环境条件有较好的适应性。光学式湿度传感器通常需要定期校准,以确保测量的精确性。
电化学式湿度传感器基于电化学反应的原理,通常使用电极和电解质与水分相互作用来测量湿度,通过测量相应的电化学参数来推断周围环境的湿度水平。电化学式湿度传感器通常对湿度变化非常灵敏,能够提供准确的湿度测量。这类传感器通常在不同的湿度范围内都能够工作,使其适用于多种应用场景。电化学式传感器能够提供实时的湿度监测,这在需要快速反应的应用中尤其重要。电化学式湿度传感器的核心部分包括电极和电解质,其中电解质的性质和电极的材料直接影响传感器的性能。电化学式湿度传感器的性能可能受到温度变化的影响,需要考虑在不同温度下的准确性。由于电化学式湿度传感器可能受到电解质的老化和其他因素的影响,它们通常需要定期校准以确保准确性。电化学式湿度传感器通常对环境条件的适应性较强,但在一些极端环境下,例如高湿度或高温环境,可能需要进一步的考虑其适用性。电化学式湿度传感器通常具有相对快速的回应时间,有助于实时监测和控制。
